一、 簡介
攪拌槽又稱攪拌筒，主要用于電廠高濃度輸送系統，安裝在灰斗下，將粉煤灰攪拌成理想濃度的灰漿進入灰槽輸送出去。

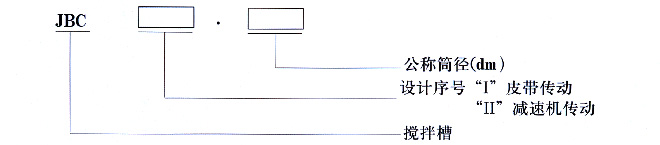

二、 型號意義
三、結構特點
JBC型攪拌槽由筒體、攪拌軸、葉輪、溢流管道、電機傳動裝置等部件組成。
JBC型攪拌槽結構簡單，操作方便，價格低廉。目前已是我國火力發電廠高濃度輸送系統中的必要設備，得到廣泛使用。JBCⅡ型攪拌槽除具有JBCⅠ型攪拌槽的結構特點外更有以下特點：
1) 獨特的干灰防堵裝置，徹底解決因水蒸氣上冒堵塞進灰管的難題。
2) 可靠的機電連鎖過載保護裝置，確保投運安全。
工作原理：
儲灰斗中的灰進入筒體，同時注入定量水，由攪拌軸不斷旋轉攪拌。然后，高濃度灰漿由排放口流入下一輸送程序。正常運行工況下，其出漿灰水濃度可達1：3。
四、主要技術參數(見表1、表2)
表1
| 型 號 | JBCⅠ-15 | JBCⅠ-20 | JBCⅠ-25 | ||
| 筒體直徑X高度 | mm | Φ1500X1500 | Φ2000X2000 | Φ2500X2500 | |
| 有效容積 | m3 | 2.3 | 5.6 | 11.2 | |
| 干灰處理量 | t/h | 12 | 15 | 30 | |
| 沖水壓力 | MPa | 0.2 | 0.25 | 0.3 | |
| 固體顆粒 | mm | ＜5 | ＜5 | ＜5 | |
| 葉輪直徑 | mm | 400 | 550 | 650 | |
| 葉輪轉速 | r/min | 320 | 290 | 270 | |
| 電機 | 型號 | Y132M2-6 | Y160M-6 | Y160L-6 | |
| 功率 | kW | 5.5 | 7.5 | 11 | |
| 轉速 | r/min | 960 | 970 | 970 | |
表2
| 型 號 | JSCⅡ-10 | JBCⅡ-15 | JBCⅡ-20 | JBCⅡ-25 | ||
| 筒體直徑 | mm | 1000 | 1500 | 2000 | 2500 | |
| 有效容積 | m3 | 0.8 | 2.3 | 5.6 | 11.2 | |
| 干灰處理量 | t/h | 8 | 12 | 15 | 30 | |
| 灰水重量濃度比 | 1:3 | |||||
| 沖水壓力 | MPa | 0.25 | ||||
| 固體顆粒 | mm | ≤5 | ||||
| 電機型號 | Y132M2-6 | Y132M2-6 | Y160L-6 | Y160L-6 | ||
| 電機功率 | kW | 5.5 | 5.5 | 11 | 11 | |
| 防堵 裝置 | 電機型號 | Y801-4 | ||||
| 功率 | kW | 0.55 | ||||
| 減速機 型號 | XWD0.55-3-47 | |||||
五、設備外形與結構尺寸

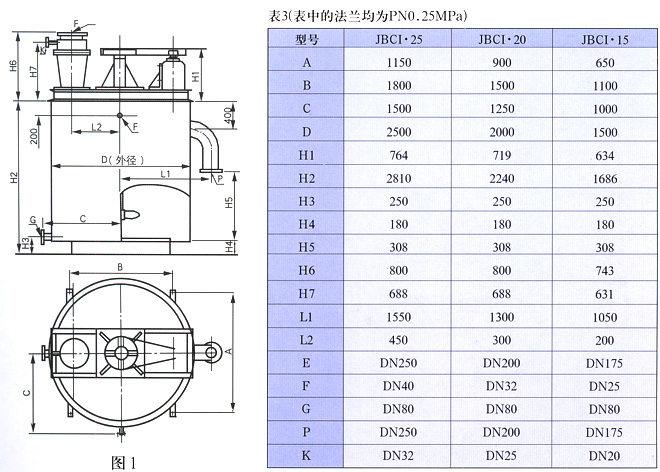

1. JBCⅠ型結構外形尺寸(見圖1和表3)
| 表3 | ||||
| 型號 | JBCⅠ-25 | JBCⅠ-20 | JBCⅠ-15 | |
| A | 1150 | 900 | 650 | |
| B | 1800 | 1500 | 1100 | |
| C | 1500 | 1250 | 1000 | |
| D | 2500 | 2000 | 1500 | |
| H1 | 764 | 719 | 634 | |
| H2 | 2810 | 2240 | 1686 | |
| H3 | 250 | 250 | 250 | |
| H4 | 180 | 180 | 180 | |
| H5 | 308 | 308 | 308 | |
| H6 | 400 | 400 | 400 | |
| H7 | 2125 | 1700 | 1280 | |
| L1 | 1550 | 1300 | 1050 | |
| L2 | 450 | 300 | 200 | |
| E | DN250 | DN200 | DN175 | |
| F | DN40 | DN32 | DN25 | |
| G | DN80 | DN80 | DN80 | |
| P | DN250 | DN200 | DN175 | |
| K | DN32 | DN25 | DN20 | |
| 圖1 | ||||

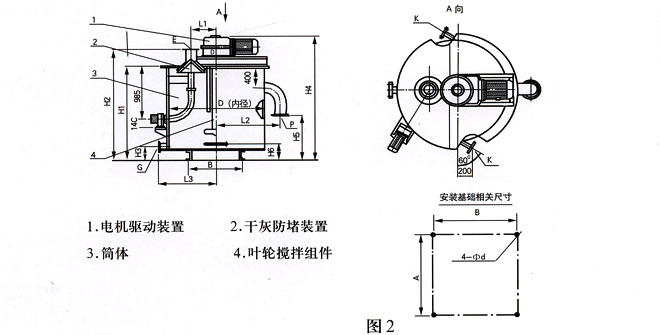

2.JBCII型結構外形尺寸
| 表4 | ||||
| 型號 | JSCⅡ-10 | JSCⅡ-15 | JSCⅡ-20 | JSCⅡ-25 |
| H1 | 1620 | 1680 | 2180 | 2680 |
| H2 | 1940 | 2000 | 2500 | 3050 |
| H3 | 165 | 225 | 225 | 225 |
| H4 | 2020 | 2080 | 2755 | 3255 |
| H5 | 420 | 780 | 1180 | 1430 |
| H6 | 220 | 280 | 280 | 280 |
| A | 700 | 1150 | 1500 | 2100 |
| B | 700 | 1150 | 1500 | 1800 |
| D | Ф1000 | Ф1500 | Ф2000 | Ф2500 |
| L1 | 380 | 425 | 650 | 750 |
| L2 | 800 | 1050 | 1300 | 1600 |
| L3 | 650 | 900 | 1150 | 1400 |
| K | 2-PN0.25DN25 | 2-PN0.25DN40 | ||
| P | PN0.25DN175 | PN0.25DN200 | PN0.25DN250 | PN0.25DN300 |
| G | PN0.25DN80 | |||
| E | PN0.25DN175 | PN0.25DN200 | PN0.25DN250 | |
| Фd | Ф18 | Ф24 | ||
